一、系統概述
GLM-D型罐籠全自動罐簾門，以提升礦井的效率性、安全性、效益性作為出發點與落腳點，采用無線傳輸控制，實現罐簾門的自動化開閉，并具有無線控制、罐位信號閉鎖、機械應急解鎖等功能，顛覆了傳統的人工手動開閉罐簾門方式，破除了現有形式罐簾門所普遍存在的開閉效率低、安全隱患大、運行可靠性差等固有難題，可顯著提升礦井的提升效率。
二、結構組成及工作原理

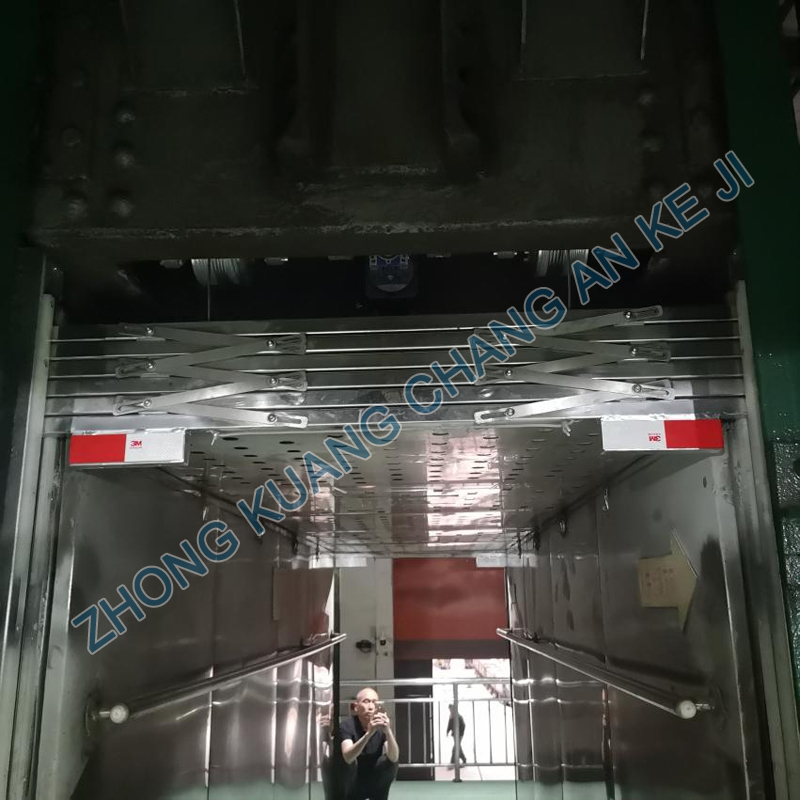

副井罐籠自動罐簾門，主要由驅動機構、傳動機構、門擋滑道、門擋機構、電源電控箱及無線控制部分等組成。電機驅動、鋼絲繩傳動、蓄電池供電、遙控操作門擋垂直折疊升降，從而實現罐簾門開啟與關閉。
門擋機構整體設計美觀，門擋全部采用高強度無縫不銹鋼制作。電源電控系統 爆箱內部安裝了蓄電池、接收器及控制元件，防爆箱整體安裝在罐籠頂部。
遙控操作電機正轉，傳動鋼絲繩拉動門擋機構底部擋桿向上運動，罐簾門整體向上折疊打開。操作電機反轉，門體靠自重下落，罐簾門整體向下伸縮關閉。
充電方式：無線+有線雙充電模式；無線充電，滿足電池不用更換。
三、功能特點
1、多重安全閉鎖，高可靠性。罐籠在離開井口位置后，自動罐簾門的控制系統關閉遙控信號，并鎖止電機驅動器。有效避免罐籠在離開井口后，罐簾門誤打開等造成安全隱患。
2、防夾功能。當罐簾門上提遇到阻力達到一定值時，罐簾門會自動停止。防夾力，可通過多功能手持編程器等進行調整設定。
3、罐門開閉速度可調功能。通過多功能手持編程器等，可對罐簾門的提放速度進行調整設定。
4、自動化程度高，由把鉤工遙控操作，也可由信號工按鈕操作，可與安全門聯動。
5、罐門具有開到位和關到位的自動停止保護功能，其罐門位置檢測方式直接通過控制方式檢測，不需要在滑道上安設到位傳感器方式（故障點多）；
6、適用性強、安裝改造方便，無需對罐籠進行改動即可安裝；
7、不占用罐籠的通行寬度和開啟高度，適應性強。
8、可增配罐內照明、罐內音響及應急通訊等功能。
四、技術參數：
|
序號
|
技術指標
|
單位
|
數值
|
備注
|
|
1
|
罐簾門開啟高度
|
mm
|
≥1800
|
|
|
2
|
罐簾門關閉高度
|
mm
|
≥1200
|
|
|
3
|
罐簾門通行寬度
|
mm
|
≤B
|
B為罐籠凈寬
|
|
4
|
罐簾門下端至罐底距離
|
mm
|
≤250
|
|
|
5
|
罐簾門橫桿間距
|
mm
|
≤200
|
|
|
6
|
罐簾門開閉速度
|
m/s
|
0.3～0.5
|
|
|
7
|
防爆電機功率
|
W
|
200～550
|
|
|
8
|
防爆電機電壓
|
V
|
DC24/48
|
|
|
9
|
動力系統鋰電池容量
|
AH
|
60/100
|
|
五、適應范圍：
罐籠自動罐簾門，適用于各類礦山立井提升系統，既可應用于大型罐籠，又可應用于小型罐籠。
